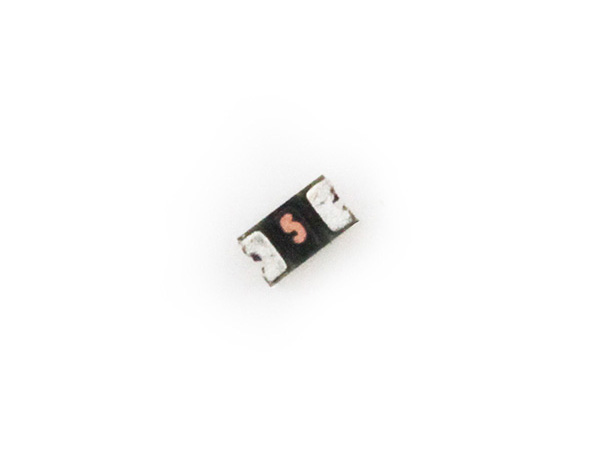

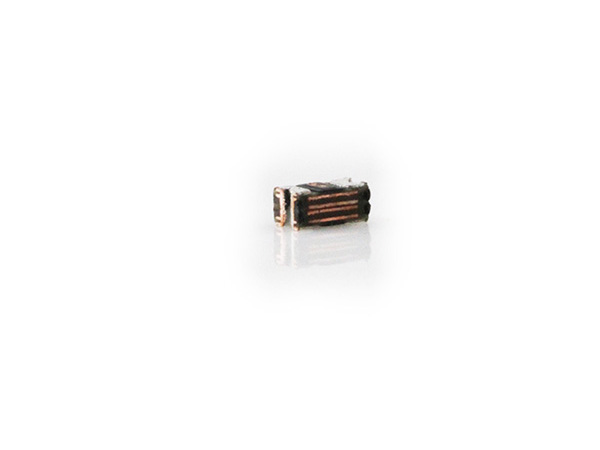

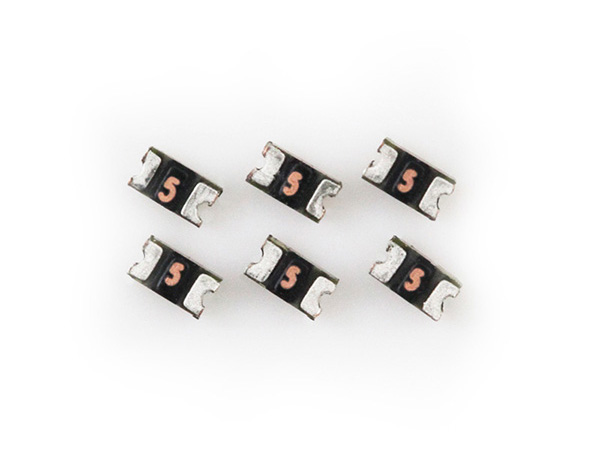

0603系列貼片保險絲

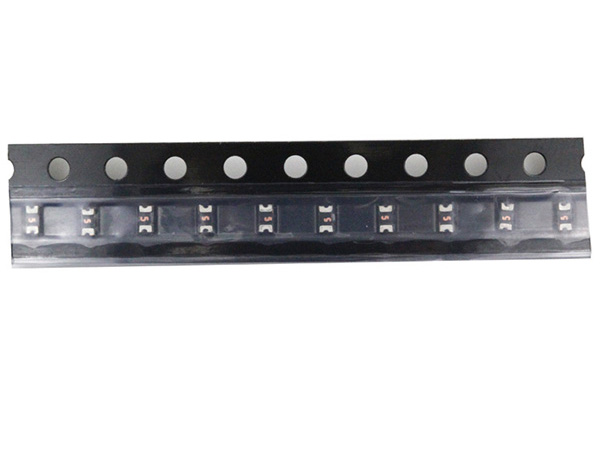

ASMD0603系列保險絲屬貼片型、無鉛、卷盤式包裝的自恢復保險絲，適合自動化貼裝，應用于高密度線路板， 工作溫度：-40~85℃。

  • 品牌： 集電通/JDTFUSE
  • 分類： 貼片保險絲
  • 最大電壓： 6V-16V
  • 額定電流： 0.01A-1A

JDTFUSEASMD0603規格書

2

電氣特性（25°C）

Part No.
Vmax
(Vdc)
Imax
(A)
Ihold
@25℃
(A)
Itrip
@25℃
(A)
Pd
typ.
(W)
Maximum Time
To Trip
Resistance
Current
(A)
Time
(Sec.)
Rimin
(Ω)
R1max
(Ω)
ASMD0603-00160200.010.030.50.21.015.0100
ASMD0603-00260200.020.060.50.21.012.070.0
ASMD0603-002-9V9.0200.020.060.50.21.012.070.0
ASMD0603-00330200.030.090.50.21.06.0050.0
ASMD0603-003-9V9.0200.030.090.50.21.06.0050.0
ASMD0603-00415200.040.120.50.21.04.0040.0
ASMD0603-004-24V24200.040.120.50.21.04.0040.0
ASMD0603-00515200.050.150.50.251.03.8030.0
ASMD0603-005-9V9.0200.050.150.50.251.03.8030.0
ASMD0603-01015400.100.300.50.51.00.908.00
ASMD0603-010-24V24400.100.300.50.51.00.908.00
ASMD0603-0209.0400.200.500.51.00.60.553.50
ASMD0603-020-16V16400.200.500.51.00.60.553.50
ASMD0603-0259.0400.250.550.58.00.080.503.00
ASMD0603-025-16V16400.250.550.58.00.080.503.00
ASMD0603-0356.0400.350.750.58.00.10.201.40
ASMD0603-0406.0400.400.800.58.00.10.150.90
ASMD0603-0506.0400.501.000.58.00.10.100.80
ASMD0603-050-12V12400.501.000.58.00.10.100.80
ASMD0603-0606.0400.601.200.58.00.10.080.60
ASMD0603-0656.0400.651.300.58.00.10.070.55
ASMD0603-0756.0400.751.400.58.00.10.060.45
ASMD0603-1006.0401.002.000.58.00.10.050.30

V max  = 元件在額定電流下能承受的最大電壓.

I max  =元件在額定電壓下能承受的最大電流.

I hold  = 在25℃靜止空氣環境中,產品不動作的最大電流.

I trip    = 在25℃靜止空氣環境中,最小動作電流.

Pd      =在25℃靜止空氣環境中,產品動作狀態下的消耗功率.（推薦閱讀：0805系列貼片保險絲）

Ri min/max  =25℃溫度條件下的初始阻值(焊接前).

R1max  = 25℃溫度條件下,焊接一小時後的最大阻值.

注意 : 超出指定額定值的操作，可能會導致損傷和可能產生電弧和火焰.


JDTFUSE

Model
A
B
C
D
E
Min.
Max.
Min.
Max.
Min.
Max.
Min.
Min.
ASMD0603-001
1.45
1.85
0.65
1.05
0.40
1.00
0.15
0.10
ASMD0603-002
1.45
1.85
0.65
1.05
0.40
1.00
0.15
0.10
ASMD0603-002-9V
1.45
1.85
0.65
1.05
0.40
1.00
0.15
0.10
ASMD0603-003
1.45
1.85
0.65
1.05
0.40
1.00
0.15
0.10
ASMD0603-003-9V
1.45
1.85
0.65
1.05
0.40
1.00
0.15
0.10
ASMD0603-004
1.45
1.85
0.65
1.05
0.40
1.00
0.15
0.10
ASMD0603-005
1.45
1.85
0.65
1.05
0.40
1.00
0.15
0.10
ASMD0603-005-9V
1.45
1.85
0.65
1.05
0.40
1.00
0.15
0.10
ASMD0603-010
1.45
1.85
0.65
1.05
0.40
1.00
0.15
0.10
ASMD0603-010-24V
1.45
1.85
0.65
1.05
0.40
1.00
0.15
0.10
ASMD0603-020
1.45
1.85
0.65
1.05
0.40
1.00
0.15
0.10
ASMD0603-020-16V
1.45
1.85
0.65
1.05
0.40
1.00
0.15
0.10
ASMD0603-025
1.45
1.85
0.65
1.05
0.40
1.00
0.15
0.10
ASMD0603-025-16V
1.45
1.85
0.65
1.05
0.40
1.00
0.15
0.10
ASMD0603-035
1.45
1.85
0.65
1.05
0.35
0.90
0.15
0.10
ASMD0603-040
1.45
1.85
0.65
1.05
0.40
0.90
0.15
0.10
ASMD0603-050
1.45
1.85
0.65
1.05
0.55
1.15
0.15
0.10
ASMD0603-050-12V
1.45
1.85
0.65
1.05
0.55
1.15
0.15
0.10
ASMD0603-060
1.45
1.85
0.65
1.05
0.55
1.15
0.15
0.10
ASMD0603-065
1.45
1.85
0.65
1.05
0.55
1.15
0.15
0.10
ASMD0603-075
1.45
1.85
0.65
1.05
0.55
1.15
0.15
0.10
ASMD0603-100
1.45
1.85
0.65
1.05
0.55
1.15
0.15
0.10


JDTFUSEREACH報告

JDTFUSERoHS報告

JDTFUSEUL認證
