超溫監測自動控制電路

2021-08-19 11:21:04 lipscall
      采用CD4011的超溫監測自動控制電路圖 測溫電阻RT接在控制門D1的輸入端,它和電阻R1、R2及RP通過RP的分壓調節,使門D1的輸入電平為高電平,使D1輸出為低電平。

      使用時,熱敏電阻RT安置于被控設備上,當被控設備溫度超過最高設定溫度時,由于RT阻值小,通過分壓電路的分壓,使D1輸入端的電壓變為低電平,經D1反相為高電平,該高電平一方面加至多諧振蕩器的控制端⑧,使多諧振蕩器起振。(推薦閱讀:什么情況下自恢復保險絲電阻會偏大

      通過放大管放大后,由揚聲器發出警笛聲,同時也加至VT1的基極使其導通,繼電器吸和,通過繼電器的常閉觸點將被控設備的工作電源斷開;另一方面經D2反相為低電平后,發光之時管LED構成通路,LED發光指示。

      IC4011用于該電路,實現溫度監測的功能的,在電源的輸入端采用PPTC自恢復保險絲做過流保護,之前有的電路采用一次性玻璃管或者電阻保險絲。

      因為真正當后端出現RT感應出現失效,或者出現其他的內部外部過流,極容易燒毀IC4011,所以我們改用PPTC自恢復保險絲代替,更好的解決電路中可能出現的問題。

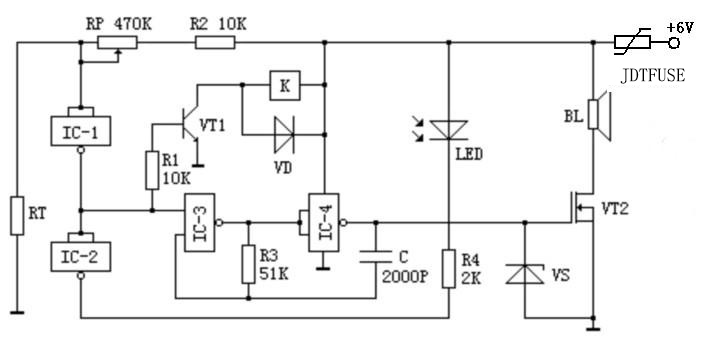

  電路原理如圖
JDTFUSE
更多自恢復保險絲的應用知識請在網站進行查詢!集電通電路保護領域的領導者!
