自恢復保險絲在數字溫度計電路的過流保護應用

2021-08-05 15:21:58 lipscall
        在我們日常生活中,經常用到溫度的檢測和控制,傳統的測溫元件有熱電偶和熱電阻,這二者測出的都是電壓,再通過電路轉換為相應的溫度,需要比較多的外部電路支持,有幾個缺點,硬件電路復雜,軟件調試復雜,制作成本高,而傳統的溫度計反應慢,讀數麻煩,測量精度不高,誤差大等缺點。

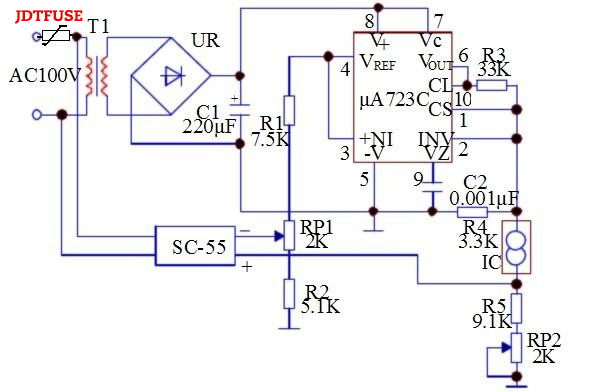

        下面是數字溫度計的電路工作原理 電路原理如圖所示:


自恢復保險絲

          PPTC在數字溫度計電路的過流保護應用100V的交流電壓通過變壓器T1、整流橋堆UR和電容器C1后,得到一直流電壓,再通可調穩壓器電路μA723C為溫度傳感器AD590提供穩定的工作電壓。

        AD590溫度傳感器一種新型的電流輸出型溫度傳感器,由多個參數相同的三極管和電阻構成。當傳感器兩端加有某一特定的直流工作電壓時,如果該溫度傳感器的的溫度1攝氏度時,則傳感器的輸出電流變化1μA。

        傳感器的變化電流通過電阻器R5和可變電阻器RP2,轉換為電壓信號,輸出到數字表頭,通過數字表顯示出溫度的變化。(推薦閱讀:JDT FUSE可恢復保險器的選型注意事項)


        在電源的輸入端,使用PPTC自恢復保險絲做過流保護,有的電路使用了保險電阻,真正發生過流的時候,保險電阻會燒斷,也能保護后端的器件不燒毀,但是對于溫度計本身來說,還是壞的,不能用,影響品質,所以改用PPTC自恢復保險絲,發生任何故障,斷電后,恢復之前的功能,這是最好的設計方案。
